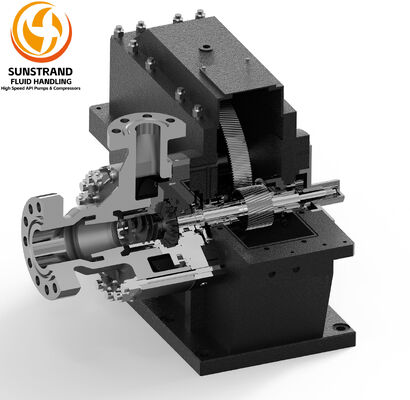

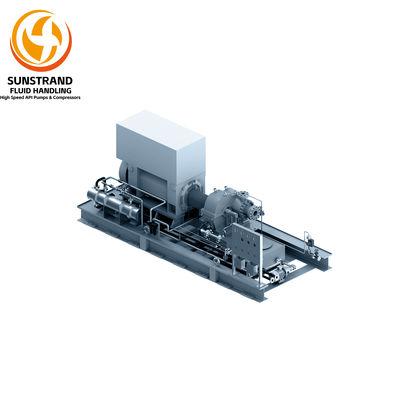

پمپ مرکزی فشرده افقی با سرعت بالا SFH-W9 نوع Overhang

توضیحات محصول:

سری پمپ‌های SFH-W پمپ‌های افقی پرسرعت از نوع کنسولی هستند که عمدتاً از موتور، گیربکس، بدنه پمپ، سیستم روانکاری و صفحه پایه تشکیل شده‌اند. این پمپ‌ها پایدار، قابل اعتماد، با ابعاد فشرده، نگهداری آسان و عمر طولانی هستند. سری پمپ‌های GSB-W5/79 مجهز به پایدارکننده‌های جریان برگشتی هستند که عملکرد پمپ را در بخش جریان کم بهبود می‌بخشد و محدوده تنظیم جریان را گسترش می‌دهد. سیستم شفت پرسرعت مجهز به یاتاقان‌های پیشرفته پد تیلت دوطرفه است تا از عملکرد طولانی مدت پمپ‌ها تحت فشار مکش تا 10.0 مگاپاسکال اطمینان حاصل شود.

ویژگی‌ها:

• نام محصول: پمپ افقی پرسرعت SFH-W9
• سرعت: تا 9000^21000 دور در دقیقه
• هد: تا 3600 متر
• توان موتور: تا 2000 کیلووات
• جنس: چدن، فولاد ضد زنگ، فولاد دوفازی
• محدوده فشار: تا 40 بار

پمپ‌های گریز از مرکز پرسرعت، کمپرسورهای گریز از مرکز پرسرعت

پارامترهای فنی:

نمودارهای عملکرد پمپ افقی پرسرعت SFH-W

گیربکس با کارایی بالا:

محفظه گیربکس و شفت دنده اجزای کلیدی پمپ هستند. به همین دلیل، فرآیندهای عملیات حرارتی پیچیده هستند و دقت ماشینکاری و تلرانس‌های اتصال سختگیرانه است. پس از سال‌ها تلاش، مجموعه‌ای از فرآیندهای ساخت کامل و اثبات شده در زمان ایجاد شده است. تحت این مقررات، ترکیب شیمیایی و عملیات حرارتی ریخته‌گری‌ها به شدت کنترل می‌شود، چندین عملیات تثبیت پس از ماشینکاری اولیه گیربکس‌ها انجام می‌شود تا استحکام و پایداری بالا برای آنها تضمین شود و هر قطعه تکمیل شده به شدت آزمایش و ثبت می‌شود و برای قابلیت ردیابی بایگانی می‌گردد.

یاتاقان‌های ژورنال با کارایی بالا:

سری‌های متعددی از یاتاقان‌های ژورنال خود توسعه یافته را می‌توان به طور انعطاف‌پذیر برای برآورده کردن کاربردهای مختلف ترکیب کرد. توسعه موفقیت‌آمیز یاتاقان‌های محوری، شعاعی و پد تیلت، مناسب برای کار تحت فشار مکش بالا و شرایط بار سنگین، پایداری و قابلیت اطمینان پمپ‌های پرسرعت را به شدت بهبود می‌بخشد و دامنه کاربرد آنها را گسترش می‌دهد.

بهینه‌سازی بخش سیال:

اینداکتور، پروانه، دیفیوزر و بدنه پمپ که اجزای اصلی بخش سیال هستند، با کمک نرم‌افزار CFD بهینه‌سازی شده‌اند.

بسته‌بندی و حمل و نقل:

بسته‌بندی محصول:

• یک پمپ افقی پرسرعت SFH-W9
• دفترچه راهنمای کاربر و دستورالعمل‌های نصب
• دستورالعمل‌ها و هشدارهای ایمنی

حمل و نقل:

• ارسال ظرف 6 ماه
• وزن حمل و نقل: 75 کیلوگرم
• ابعاد حمل و نقل: 120*80*100 سانتی‌متر (بسته به هر پمپ)
• شرکت حمل و نقل: UPS یا FedEx یا Cargo
• گزینه‌های حمل و نقل: استاندارد یا فوری

خدمات

خدمات پس از فروش توسط تکنسین‌های آموزش دیده و واجد شرایط انجام می‌شود که قادر به رسیدگی سریع به هرگونه مشکل فنی در طول نصب، راه‌اندازی و تولید هستند. موجودی کافی قطعات یدکی و تحویل سریع به دلیل مفهوم طراحی ماژولار ما در دسترس است.

تاسیسات تست

تاسیسات حرفه‌ای تست کمپرسور، مجهز به سیستم‌های جمع‌آوری داده‌های پرسرعت و با دقت بالا، تست‌های عملکرد و عملکرد را انجام می‌دهند. سیستم‌های اصلی شامل: 1) سیستم تست پمپ؛ 2) سیستم تست یاتاقان پرسرعت؛ 3) سیستم تست پمپ روغن روانکاری یکپارچه؛ 4) سیستم تست دینامیک روتور؛ و 5) سیستم تست عملکرد توربو. هر پمپ تحویل داده شده قبل از حمل و نقل تحت تست‌های عملکرد و عملکرد قرار گرفته است تا از عملکرد بدون مشکل در محل اطمینان حاصل شود. سه سکوی تست پمپ به طور مستقل با توان 355 کیلووات، 1100 کیلووات و 4000 کیلووات کار می‌کنند. هر یک از این سیستم‌ها در یک حلقه بسته کار می‌کند، با یک سیستم خنک کننده در گردش برای جلوگیری از افزایش دما در طول تست‌ها که ممکن است بر فرآیند تست و دقت اندازه‌گیری تأثیر بگذارد. استاندارد اعمال شده:عدم قطعیت تست انرژی پمپ بهتر از درجه 1 است.
